汽车及配件

汽车仪表盘自动喷漆机器人

汽车仪表盘自动喷漆机器人

RDPT01机器人+喷涂流水线:

万级无尘在线式跟踪喷漆,荣德自动喷涂生产线含自动输送,喷涂及烘干一体化等配套工序,提升喷涂车间生产效率与喷涂品质

分享至:
立即咨询
  • 汽车仪表盘自动喷漆机器人
  • 汽车仪表盘自动喷漆机器人

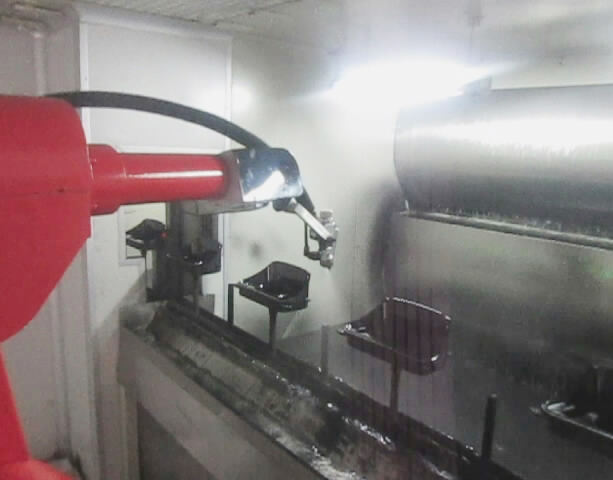

仪表盘机器人自动喷涂线

一、RDPT01喷漆机器人(落地式)3套

机器人参数见参数列表

喷涂设备部分:涂料粘度<25S(岩田二号量杯),涂料适用于油管输送。

喷枪和泵浦适合试机及一般用途,若后续因工艺、产品、油漆等改变而需要


二、水帘喷漆柜3台

规格尺寸:L2480*W2100*H2000mm

离心风机3.7KW,3.5番,风量9600M3/H,风压1000pa,本风机为马达与风叶直接式, 1 水柜线体两侧安装小水帘


三、静电除尘柜3台

规格尺寸:L1200*W1600*H2000mm

用途:喷涂前自动静电除尘

特点:静电除尘、提高产品品质


四、自动喷漆生产线

规格尺寸:L72000*H750±20mm

喷涂方式:步进式或连续式机器人跟踪喷涂。

用途:喷漆产品的输送。

材料:链条采用SPINDLE涂装链条72米


五、表干炉3套

规格尺寸:L5270*W5370*H1900mm

用途:油漆烘干固化


六、涂装操作间,用于百万级无尘要求3套

规格尺寸:L2880*W1800*H2400mm

用途:涂装作业区域,实行防尘隔离。


七、普通型供风机组,用于百万级无尘要求3套

规格尺寸:L2700*W1300*H1850mm

用途:补入洁净空气,保持室内空气清新无尘。


八、电气部分 3项

用途:集中控制电器,直接查看喷涂数据。

型号

RDPT01

RDPT02

RDPT03

RDPT0105普通型

RDPT0110加强型

自由度

6

6

6

6

工作范围

1300mm

1300mm

2000mm

2700mm

手腕类型

连接手腕

连接手腕

中空手腕

中空手腕

最大负载能力

手腕5kg

手腕10kg

手腕10kg

手腕10kg

最大直线补偿速度

2.0m/s

2.0m/s

2.0m/s

2.0m/s

重复定位精度

±0.2mm

±0.2mm

±0.5mm

±0.5mm

运转性能

最大行程

JT1

旋转

±170°

±170°

±145°

±145°

JT2

下部手臂

135°至—90°

135°至—90°

105°至—55°

1115°至—65°

JT3

上部手臂

168°至-80°

168°至-80°

90°至-80°

90°至-80°

JT4

旋转1

±360°

±360°

±720°

±720°

JT5

手腕俯仰

±120°

±120°

±720°

±720°

JT6

旋转2

±720°

±720°

±410°

±410°

重量

210KG

220kg

460kg

590kg

本体颜色

中国红RAL2008

中国红RAL2008

中国红RAL2008

中国红RAL2008

一、荣德有22年非标设备定做专业经验

二、荣德是35家五百强企业指定供应商

三、荣德通过了国家高新技术企业认定

四、荣德通过了国际质量管理体系认证

五、荣德拥有三十多项国家授权专利

六、与高校合作共建了产学研基地

七、荣德喷涂机器人是科技部立项的喷涂机器人技术

八、荣德建立了700多平方喷涂实验室提供免费打样
