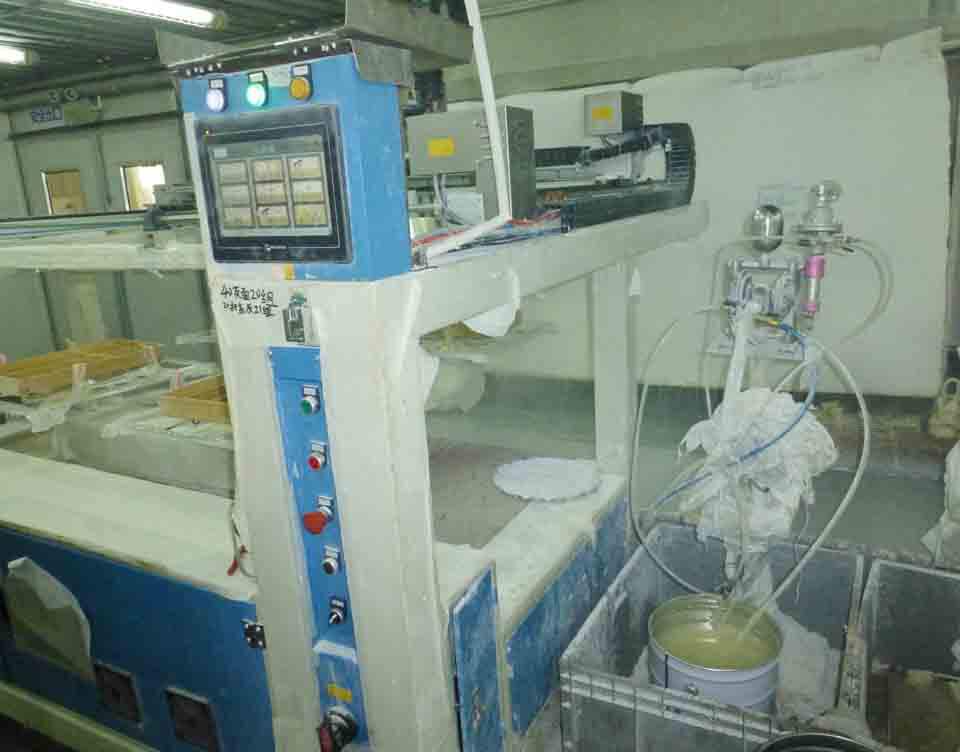

竹筐往复式自动喷漆机
五轴四盘往复机（非标定制）：
荣德五轴喷涂往复机高效省漆,涂覆均匀，平/曲面一次性五面均匀喷涂,省漆30%，达A级涂装品质,占地面积小,大批量喷涂省漆30%,用途广泛、适用性强，专业喷涂针对性强，产量高(双盘可增加一倍产量），能达到高品质、高效率喷涂；
荣德自动喷涂设备可实现自动喷粉、喷漆、喷油、喷胶等不同涂料的不规则工件的表面涂装作业。
产品类型：三轴、四轴、五轴、六轴 | 双盘、四盘等（按需定制）
荣德五轴自动喷涂机技术优势：
1、根据客户产品的大小按需订做，产量大、速度快、品质稳定、膜厚均匀。
2、操作简单易学,设定一组程序只需要10分钟，修改参数只需用1分钟，可储存60-200组程序。
3、用途广泛、适用性强，专业喷涂针对性强，产量高(双盘可增加一倍产量），能达到高品质、高效率喷涂；
4、完全数字化电脑操作,可记忆存储百余组工艺配方,人性化图形显示界面；可按程序喷涂不同形状产品
5、免喷涂师傅，喷涂区域无尘级别可达万级，产品合格率高，品质稳定；
6、具有平面及垂直面的连续和步进喷漆（既面域之字型喷漆方式和E字型喷漆方式）；
7、送料旋转台采用180度分度控制，料盘完全深入水槽，污染少，清理方便；
8、喷枪的雾化，喷幅及油漆可通过PLC远程控制，喷枪可只吹气不喷漆执行除尘功能（选配)
9、配合风机水帘柜，可有效吸收多余漆雾，净化车间空气质量。
10、可24h连续作业，投资回报率快，约半年到一年收回投资。
|
项目 |
两盘六轴自动喷漆台 |
四盘五轴自动喷漆台 |
|
|
外观尺寸（可定制） |
L2000*W2000*H2070mm |
L2600*W2000*H2070mm |
|
|
网盘数量（可定制） |
2个 |
4个 |
|
|
网盘尺寸（可定制） |
600*600mm |
600*600mm |
|
|
电源输入 |
AC3φ380V50HZ |
AC3φ380V50HZ |
|
|
整机功率 |
3KW |
3.5KW |
|
|
消耗空气 |
350L/min,6KG/cm2 |
700L/min,6KG/cm2 |
|
|
X1轴左右运动 |
行程 |
600mm |
600mm |
|
速度 |
0-1.5m/s |
0-1.5m/s |
|
|
Y2轴前后运动 |
行程 |
600mm |
600mm |
|
速度 |
0-1.5m/s |
0-1.5m/s |
|
|
Z3轴上下运动 |
行程 |
300mm |
300mm |
|
速度 |
0-0.3m/s |
0-0.3m/s |
|
|
W4轴垂直摆枪 |
行程 |
0-180° |
0-180° |
|
速度 |
0-60°/s |
0-60°/s |
|
|
T5轴水平摆枪 |
行程 |
0-150° |
0-150° |
|
速度 |
0-60°/s |
0-60°/s |
|
|
R6轴网盘自转 |
运动方式 |
90°分度定位或360°连续旋转 |
90°分度定位或360°连续旋转 |
|
编程方式 |
示教或数字输入 |
示教或数字输入 |
|
|
编程单元 |
可编程控制器，触摸屏 |
可编程控制器，触摸屏 |
|
|
存储容量 |
60-200组 |
60-200组 |
|
|
备注 |
特殊规划可以非标订做 |
||
一、荣德有22年非标设备定做专业经验
二、荣德是35家五百强企业指定供应商
三、荣德通过了国家高新技术企业认定
四、荣德通过了国际质量管理体系认证
五、荣德拥有三十多项国家授权专利
六、与高校合作共建了产学研基地
七、荣德喷涂机器人是科技部立项的喷涂机器人技术
八、荣德建立了700多平方喷涂实验室提供免费打样
