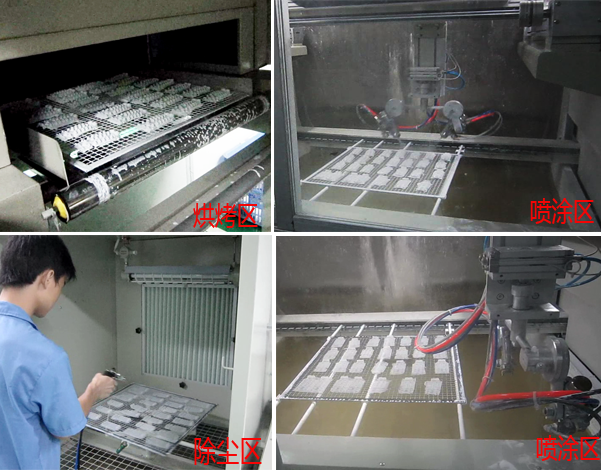

一、自动喷漆生产线
规格尺寸：L6200*W1000*H800mm
动力：电子调速范围2-10M/min,工艺速度8m/min.
二、自动静电除尘柜 规格：L1280*W1900*H2200mm
三、水帘喷漆柜 外型尺寸:L1680*W2450*H2300mm
四、X、Y轴平面往复自动喷涂机
托盘尺寸：L600*W600mm50；产量：具体视工件而定；喷涂方式：平面往复喷涂。
X轴最大行程700mm，最大速度1.5M/S，日本松下伺服马达驱动。
Y轴最大行程700mm，最大速度1.0M/S，日本松下伺服马达驱动。

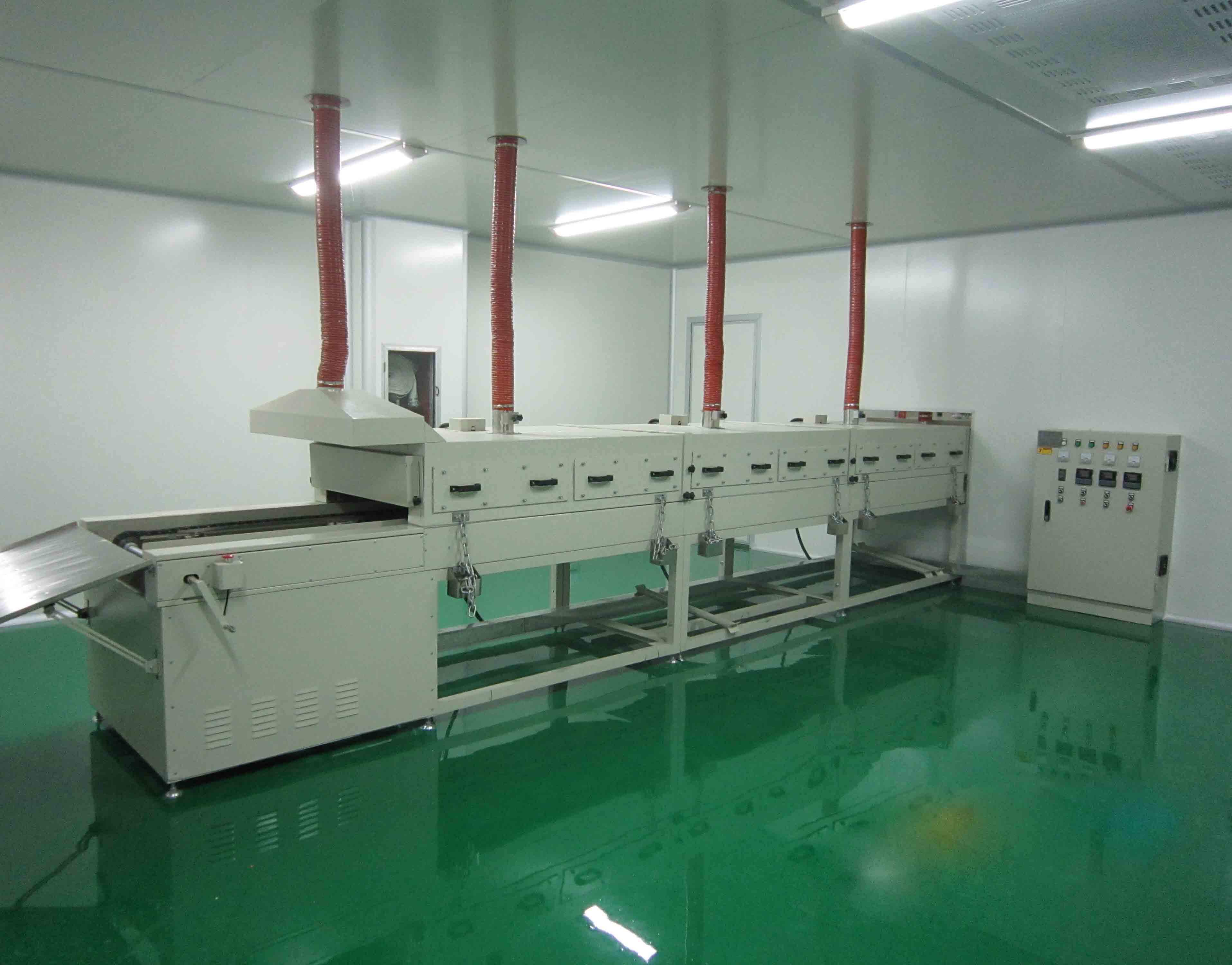

五、烘干生产线
动力部分：电子调速范围0.2-1M/min，工艺速度0.42M/min.
烤箱部分:自动恒温，连续可调，1.5*3段. 4
六、手动除尘柜 规格：L1080*W1500*H2200mm
七、货淋室 外形尺寸：L2300*W2000*H2050mm
八、供风系统 送风机组：L5850*W2100*H2350mm

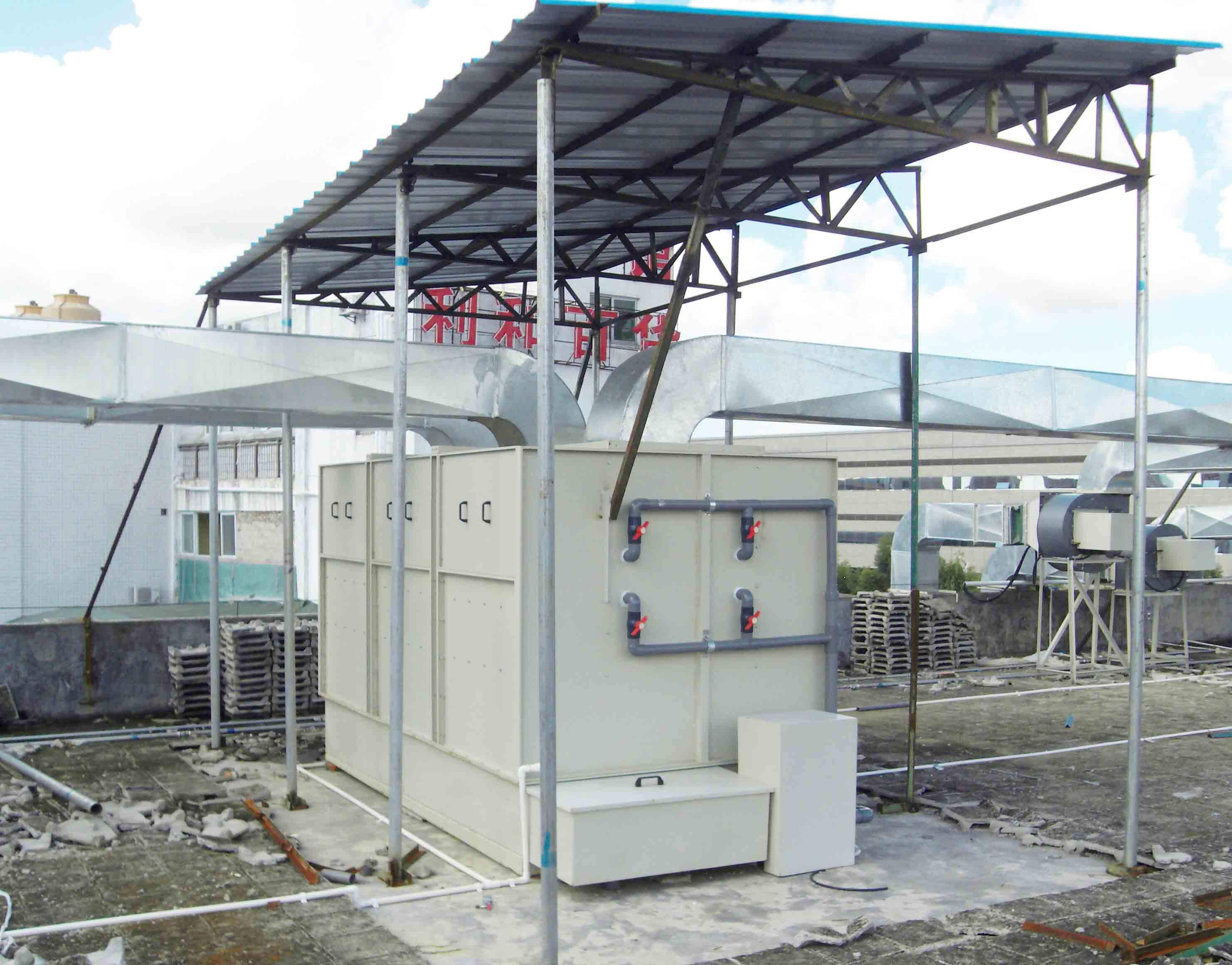

九、废气处理柜 规格：L3280*W1780*H1970mm
十、总电气控制
|

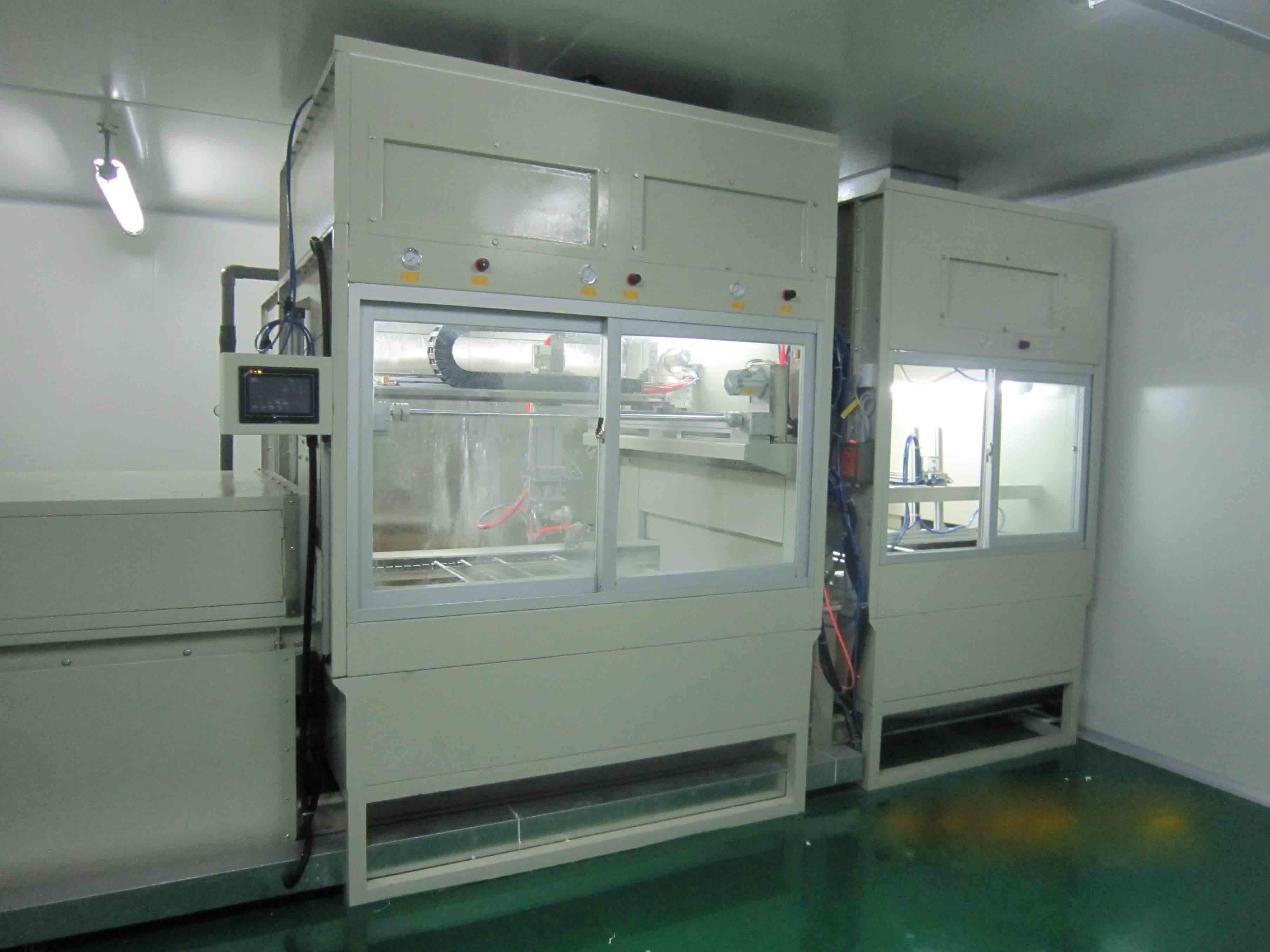

项目 |
两盘六轴自动喷漆台 |
四盘五轴自动喷漆台 |
|
|
外观尺寸（可定制） |
L2000*W2000*H2070mm |
L2600*W2000*H2070mm |
|
|
网盘数量（可定制） |
2个 |
4个 |
|
|
网盘尺寸（可定制） |
600*600mm |
600*600mm |
|
|
电源输入 |
AC3φ380V50HZ |
AC3φ380V50HZ |
|
|
整机功率 |
3KW |
3.5KW |
|
|
消耗空气 |
350L/min,6KG/cm2 |
700L/min,6KG/cm2 |
|
|
X1轴左右运动 |
行程 |
600mm |
600mm |
|
速度 |
0-1.5m/s |
0-1.5m/s |
|
|
Y2轴前后运动 |
行程 |
600mm |
600mm |
|
速度 |
0-1.5m/s |
0-1.5m/s |
|
|
Z3轴上下运动 |
行程 |
300mm |
300mm |
|
速度 |
0-0.3m/s |
0-0.3m/s |
|
|
W4轴垂直摆枪 |
行程 |
0-180° |
0-180° |
|
速度 |
0-60°/s |
0-60°/s |
|
|
T5轴水平摆枪 |
行程 |
0-150° |
0-150° |
|
速度 |
0-60°/s |
0-60°/s |
|
|
R6轴网盘自转 |
运动方式 |
90°分度定位或360°连续旋转 |
90°分度定位或360°连续旋转 |
|
编程方式 |
示教或数字输入 |
示教或数字输入 |
|
|
编程单元 |
可编程控制器，触摸屏 |
可编程控制器，触摸屏 |
|
|
存储容量 |
60-200组 |
60-200组 |
|
|
备注 |
特殊规划可以非标订做 |
||
深圳市荣德机器人科技有限公司主要从事喷涂机器人、往复式自动喷漆机、喷涂生产线、自动化生产线等自动化设备的研发、设计、生产、销售及服务，产业遍及汽车、家电、电子、电脑、五金、塑胶、皮具、灯饰、木业、玩具、食品等制造产业，根据客户的要求非标定做自动化设备，解决客户人工成本高、招工难等实际问题，从而帮助客户提高市场核心竞争力。
