重工机械

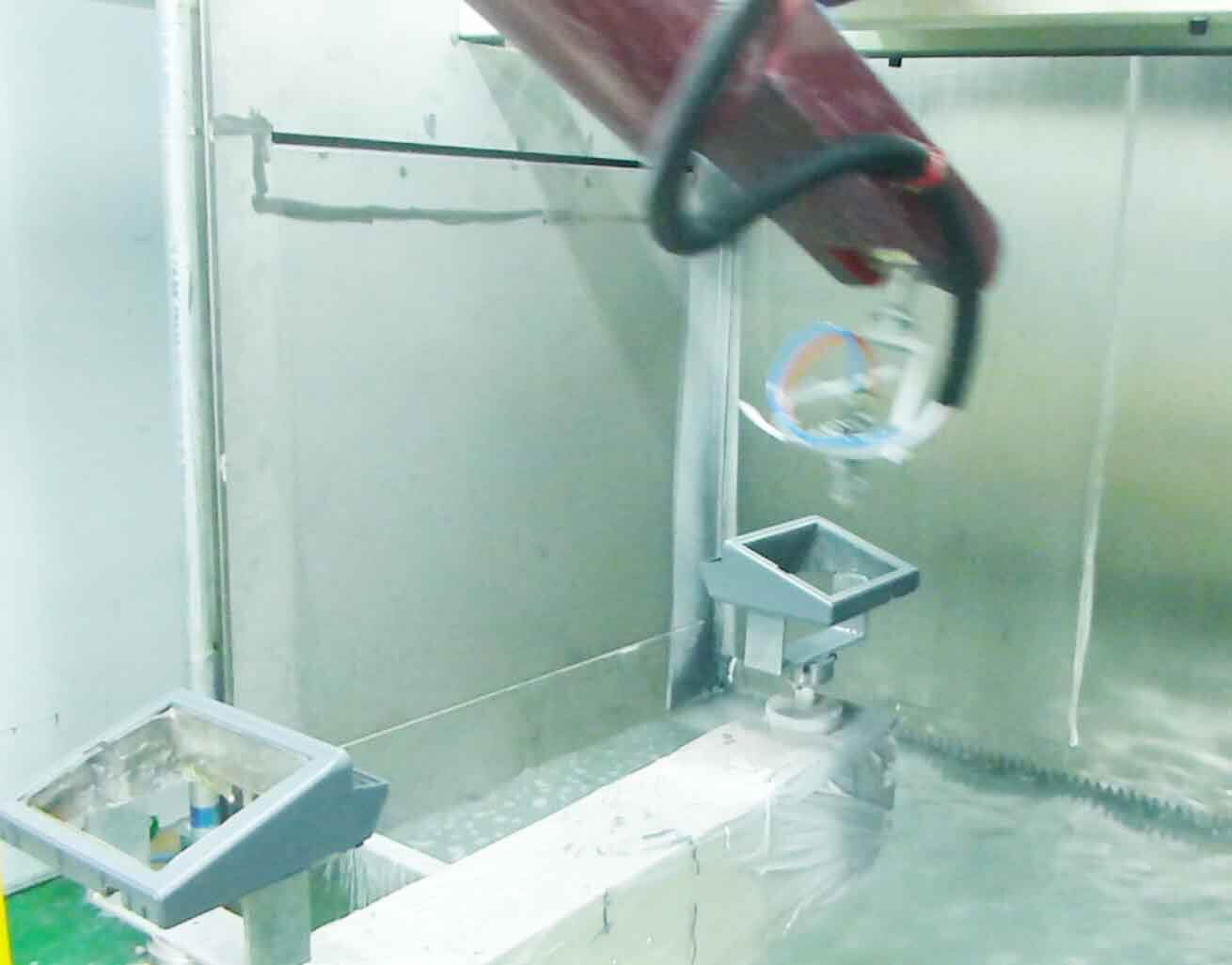

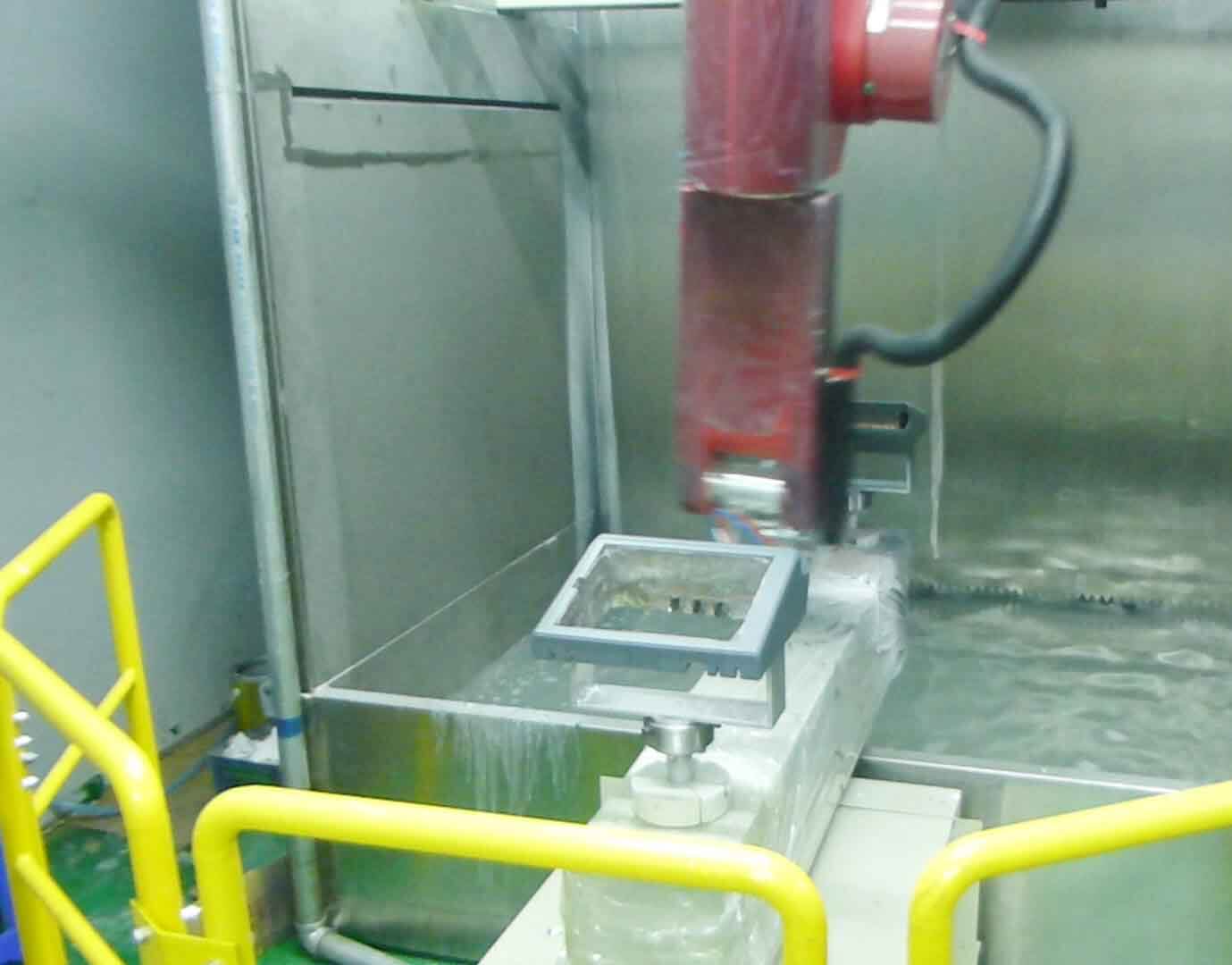

医疗设备外观件机器人自动喷漆

医疗设备外观件机器人自动喷漆

RDPT0105防爆喷涂机器人(悬挂安装):

荣德机器人柔性大,可实现内表面和外表面的喷涂提高喷涂质量和材质利用率,仿形喷涂轨迹 精确

分享至:
立即咨询
  • 医疗设备外观件机器人自动喷漆
  • 医疗设备外观件机器人自动喷漆
  • 医疗设备外观件机器人自动喷漆

防爆喷涂机器人特点

体积小,工作范围大,速度快,精度高,特别合适中小零件的喷涂,可与转台、

滑台输送链系统等辅助设备集成作业

柔性大,可实现内表面和外表面的喷涂提高喷涂质量和材质利用率,仿形喷涂轨迹

精确,提高涂膜的均匀性能等外观喷涂质量,降低过喷涂量


一、设计依据

1.客户产品:塑胶件,喷涂外表面,不沟边

2.产品尺寸:L600*W600mm

3.理论产能:以实际生产为准

4.喷漆方式:产品固定或旋转,机器人喷涂

二、技术要求

1.RDPT0105喷涂机器人,半径1300mm

2.公转:齿轮减速马达+分割器,自转:伺服马达

3.水帘水洗式喷漆柜:L2000*W2500*H2650mm

4.机器人机架规格为L2380*W2500*H1870mm,采用100*100方通制作

三、耗能量

电力:10.7KW(防爆喷涂机器人5kw,自转台1.2kw,喷漆柜4.5w)

水:0.23m3/H

压缩空气需求:压力7kgf/cm2

抽风:采用3.5#离心风机3.7kw,风量9600m3/H,静压1000pa


型号

RDPT01

RDPT02

RDPT03

RDPT0105普通型

RDPT0110加强型

自由度

6

6

6

6

工作范围

1300mm

1300mm

2000mm

2700mm

手腕类型

连接手腕

连接手腕

中空手腕

中空手腕

最大负载能力

手腕5kg

手腕10kg

手腕10kg

手腕10kg

最大直线补偿速度

2.0m/s

2.0m/s

2.0m/s

2.0m/s

重复定位精度

±0.2mm

±0.2mm

±0.5mm

±0.5mm

运转性能

最大行程

JT1

旋转

±170°

±170°

±145°

±145°

JT2

下部手臂

135°至—90°

135°至—90°

105°至—55°

1115°至—65°

JT3

上部手臂

168°至-80°

168°至-80°

90°至-80°

90°至-80°

JT4

旋转1

±360°

±360°

±720°

±720°

JT5

手腕俯仰

±120°

±120°

±720°

±720°

JT6

旋转2

±720°

±720°

±410°

±410°

重量

210KG

220kg

460kg

590kg

本体颜色

中国红RAL2008

中国红RAL2008

中国红RAL2008

中国红RAL2008
