塑胶喷油设备

86型开关二涂二烤自动喷漆线

86型开关二涂二烤自动喷漆线

开关面板自动喷漆生产线:

开关面板自动喷漆线工艺流程为上件-自动除尘-自动喷底漆-流平-表干-冷却-自动除尘-自动喷面漆-流平-烘干-冷却-下件,连续式追踪喷涂,达A级涂装品质,占地面积小,省漆30%,10万级无尘喷涂。

分享至:
立即咨询
  • 86型开关二涂二烤自动喷漆线
  • 86型开关二涂二烤自动喷漆线
  • 86型开关二涂二烤自动喷漆线
  • 86型开关二涂二烤自动喷漆线
  • 86型开关二涂二烤自动喷漆线

产品:开关面板,最大尺寸86*86*10mm,塑胶材质

工艺流程:上件-自动除尘-自动喷底漆-流平-表干-冷却-自动除尘-自动喷面漆-流平-烘干-冷却-下件


86型开关自动喷漆线(二涂二烤)

1.自动喷漆生产线输送系统

2.自动静电除尘柜(工件自转式)

3.自动喷漆柜用途:喷漆净化设备

4.喷枪及供漆系统:涂料粘度<25S(岩田二号量杯),涂料适用于油管输送。

5.工件旋转驱动装置(被涂物自转驱动机构)

6.可调节固定枪架 用途:固定喷枪调节(上下、前后、角度调节)。

7.流平段,底漆流平段:L1880*W4460*H1600mm,面漆流平段:L1880*W3380*H1600mm

8.底漆烘干炉,用于油漆烘干固化,规格尺寸L4500*W4460*H1500mm

9.表干炉,用于油漆烘干固化,规格尺寸L4460*W1260*H1500mm

10.面漆烘干炉, 用于油漆烘干固化 带反射灯罩的石英红外线发热管62KW,空炉升温时间约30分钟。常温-60度可调。规格尺L3000*W4460*H1500mm

11.冷却区,自然冷却,规格尺寸L4600*W700*H1500mm

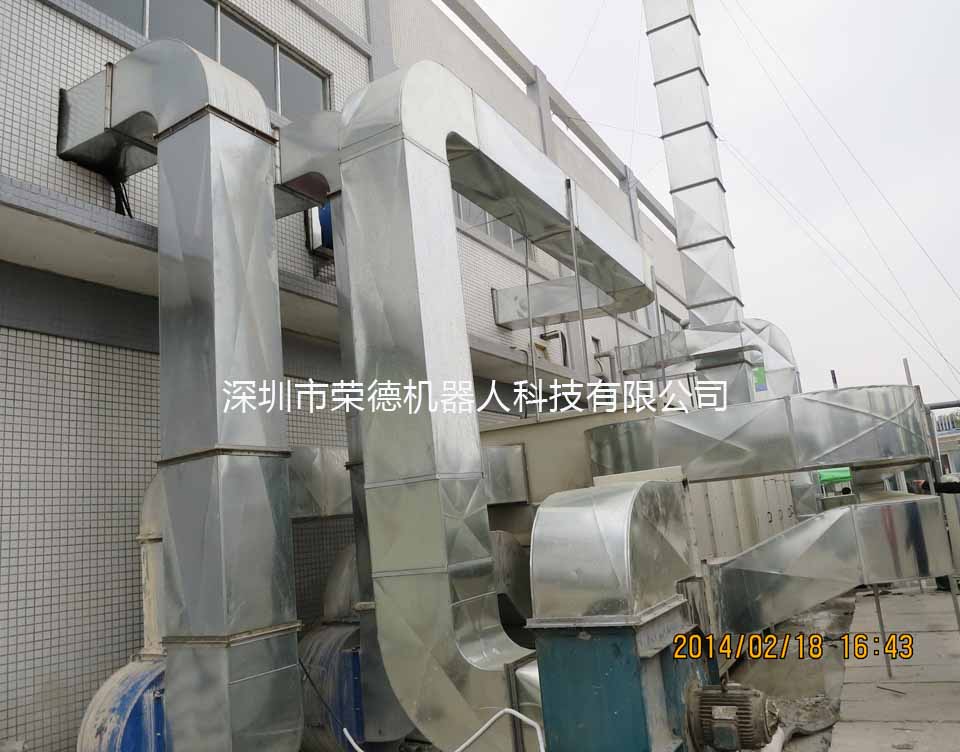

12.废气处理柜(FQ171),废水处理池,通过多组喷淋管,喷洗废气,除掉废气中油漆固体部分。

13.十万级供风机组(SF1912),补入洁净空气,保持室内空气清新。


好品质-选荣德,23年专注喷涂自动化整体解决方案,国家高新技术企业,七百平米实验室提供免费试机打样!咨询热线:135 1009 0193

喷涂案例视频:http://www.szrongde.com/

荣德可提供整厂规划喷涂生产线或人工喷涂改自动喷涂。

线体运行方式还可分为:跟踪连续式喷漆或步进式喷漆,工件转动方式有不转、90°、360°这三种形式


喷涂生产线组成结构:

人工上下件、自动输送线、手动除尘/静电自动除尘、预热除湿、自动喷涂设备(往复机、机器人等)、净化车间、漆雾排风系统、恒温恒湿送风系统、高效均压箱、产品表面流平、烘干、冷却系统、中央控制系统、废水废气处理系统等等


喷涂生产线细节说明:

涂料应用:喷粉、喷油、喷胶

喷涂方式:根据产品的喷涂范围和喷枪的数量,选择合理的自动喷涂设备(往复机、机器人等);

输送方式:悬挂线、地链线、spindle线、

平面输送(可选网式、滚筒、皮带式、链式)等;

喷涂环境:喷漆柜采用水帘式或干式、万级、十万级无尘喷涂室,通过高效送风口送入喷房;恒温恒湿等;

烘烤方式:隧道烤炉、精密烤箱、远红外发热IR管、uv固化;

废气处理:喷淋和活性炭过滤后排放等方式;

产    量:取决于工件的的工装方式及涂料的烘烤时间结合线速等因素;

适应工件:塑胶、五金件、木制品、玻璃、陶瓷、磁铁等产品表面喷漆处理;
